配电箱交接试验怎么做
ey20220806180742423 · 2025-08-21 · 浏览29次 ·
陕西西安市
悬赏:1
安装资料
问题描述：
配电箱交接试验用几种表格，分别是什么表格，有做好的交接试验表格可参考吗
补充更正：2025-08-21 18:31:29
使用什么资料表格，有做好的交接试验表格可参考吗
邀请专家回答
我要回答
全部回答
周路路
2025-08-22 09:49:44

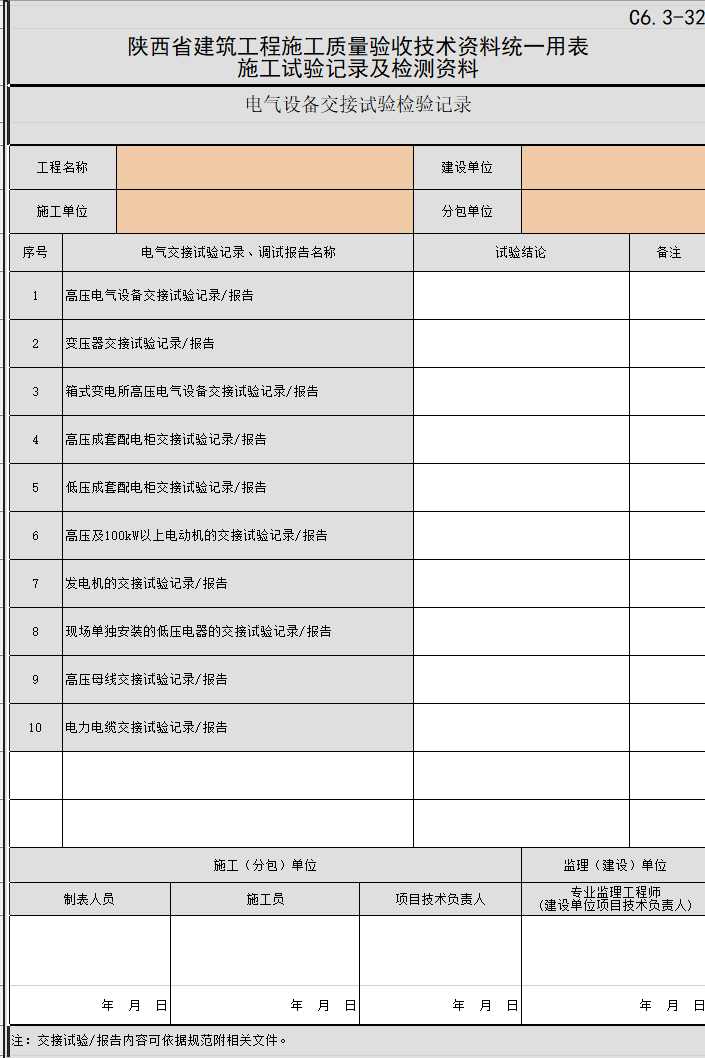

陕西的话就是这个表格
0
筑业小筑老师
2025-08-21 18:14:23
配电箱交接试验包括以下步骤：
1. 外观与结构检查：检查配电箱的外观是否无损伤，并注意配电箱的结构是否属于多回路，多电源的配电箱。对于较大型的配电箱还应对其二次回路接地情况进行重点检查。
2. 操作试验：在所有的电气元件都已安装且固定完毕后，应对其可开启、关闭的功能做一次操作试验。
3. 有关线路试验：检查所有二次回路，检查各单元组合电器与上一级开关柜之间的电气连接是否正确，有无遗漏或未执行的地方。
4. 测量绝缘电阻：对于室内配电箱，应使用500V 绝缘电阻测试仪对配电箱进行测试，测量配电箱壳体间绝缘电阻应大于0.5MΩ。室外配电箱应使用1000V绝缘电阻测试仪测试，测量不同端子间的绝缘电阻应大于0.5MΩ。
此外，还需要进行以下测试：
5. 交流耐压试验：所有封闭式母线，电缆进线均应进行交流耐压试验，电压等级为380V的配电箱进线、箱体组合电器进线时也应进行交流耐压试验。
6. 通电试验：配电箱安装完毕后，还应进行通电试验，这是在配电箱安装过程中必不可少的步骤。
具体试验项目和要求可以参考产品使用说明书和产品技术规范等文件。在进行这些试验时，确保安全措施应到位，并遵循相应的操作规程。
1. 外观与结构检查：检查配电箱的外观是否无损伤，并注意配电箱的结构是否属于多回路，多电源的配电箱。对于较大型的配电箱还应对其二次回路接地情况进行重点检查。
2. 操作试验：在所有的电气元件都已安装且固定完毕后，应对其可开启、关闭的功能做一次操作试验。
3. 有关线路试验：检查所有二次回路，检查各单元组合电器与上一级开关柜之间的电气连接是否正确，有无遗漏或未执行的地方。
4. 测量绝缘电阻：对于室内配电箱，应使用500V 绝缘电阻测试仪对配电箱进行测试，测量配电箱壳体间绝缘电阻应大于0.5MΩ。室外配电箱应使用1000V绝缘电阻测试仪测试，测量不同端子间的绝缘电阻应大于0.5MΩ。
此外，还需要进行以下测试：
5. 交流耐压试验：所有封闭式母线，电缆进线均应进行交流耐压试验，电压等级为380V的配电箱进线、箱体组合电器进线时也应进行交流耐压试验。
6. 通电试验：配电箱安装完毕后，还应进行通电试验，这是在配电箱安装过程中必不可少的步骤。
具体试验项目和要求可以参考产品使用说明书和产品技术规范等文件。在进行这些试验时，确保安全措施应到位，并遵循相应的操作规程。
