在火电项目中,循环水管道安装涉及的检验批需依据《火电施工质量验收及评价规程》(DL/T 5210)及相关专业规范进行。以下是具体步骤和分类建议:
---
### **一、核心检验批分类**
1. **管道安装主检验批**
- **所属章节**:DL/T 5210 中“汽轮机辅机系统”或“管道安装”章节。
- **表格编号**:如 **DL/T 5210.5-2019(管道篇)** 中的“循环水管道安装检验批表”。
- **检验内容**:
- 管道标高、坡度、支吊架安装; - 法兰连接螺栓紧固、密封性;
- 焊缝外观质量(需配合焊接检验批); - 管道冲洗、水压试验记录。
2. **焊接专项检验批**
- **依据**:DL/T 5210.7(焊接篇)或《火力发电厂焊接技术规程》(DL/T 869)。 - **内容**: - 焊工资质核查;
- 焊缝无损检测(RT/UT)报告; - 焊缝外观尺寸检查(余高、错边量等)。
3. **防腐与保温检验批**
- **若管道有防腐/保温要求**: - 防腐层厚度检测(如环氧煤沥青涂层);
- 保温材料敷设密实度、外护层完整性。
4. **压力试验与系统调试**
- **单独记录**: - 管道强度试验(1.5倍设计压力); - 严密性试验(24小时压降检查);
- 系统通水调试记录(流量、温度等参数)。
---
### **二、检验批划分原则**
1. **按施工段**:如循环水进水段、回水段、泵房段等分段报验;
2. **按系统**:区分开式循环水系统、闭式循环水系统;
3. **按专业**:土建预埋件与安装工程分开报验。
---
### **三、注意事项**
1. **规范版本**:确认项目采用的 DL/T 5210 版本(如2019版),不同版本表格编号可能不同;
2. **监理要求**:部分业主或监理单位可能有定制化表格,需提前沟通;
3. **配套文件**:检验批需附材料合格证(管材、阀门)、焊接工艺评定(WPS/PQR)、压力试验报告等。
---

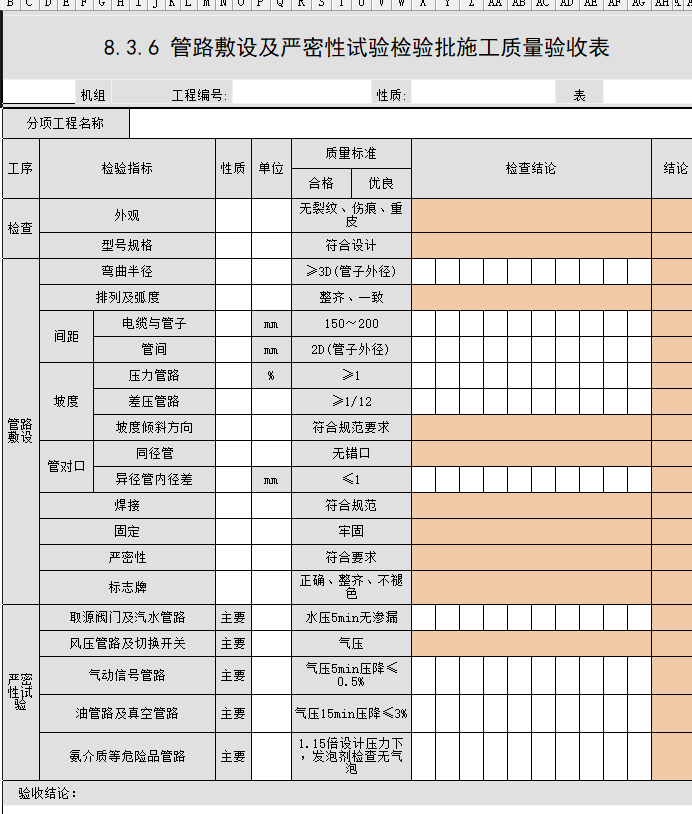

### **四、典型检验批表示例**
| 检验项目 | 质量标准 | 检验方法 |
|-------------------|------------------------|------------------------|
| 管道中心线偏差 | ≤5mm | 拉线、钢尺检查 |
| 支吊架间距 | 符合设计图纸 | 对照图纸测量 |
| 法兰平行度 | ≤0.5mm | 塞尺检查 |
| 焊缝外观 | 无裂纹、未熔合 | 目视+放大镜 |
---
### **五、总结建议**
联系项目质量部门,明确以下内容:
1. 检验批划分依据的规范及章节;
2. 焊接、防腐等配套检验批的引用标准;
3. 监理单位对表格格式的特殊要求。
通过系统划分和专业协作,确保循环水管道安装质量可追溯、验收合规。
