电气装置安装工程资料用表请问光伏发电的桩基础用哪些表
fv20210401103930123 · 2026-05-13 · 浏览32次 ·
重庆
悬赏:1
资料软件
问题描述：
请问光伏发电的桩基础用哪些表
邀请专家回答
我要回答
全部回答
周路路
2026-05-13 17:35:27

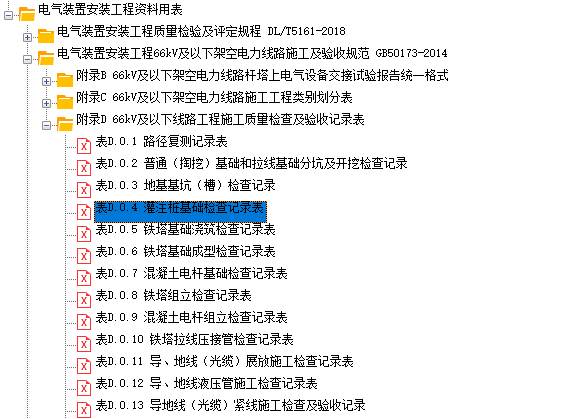

是用的这套表格？这里关于桩的就这个表格
0
筑业小筑老师
2026-05-13 16:36:39
电气装置安装工程资料用表是记录施工过程、质量控制和竣工验收的重要文件体系。以下是常用表格分类及示例，具体需根据**国家标准（如GB/T 50328）和地方规程**调整：
---
### **一、施工管理资料**
1. **工程开工报审表**
- 附施工组织设计、人员资质、机械报验等。
2. **施工日志** - 每日施工内容、人员、质量问题记录。
3. **技术交底记录**
- 分项工程操作要点、安全措施交底。
---
### **二、材料设备资料**
1. **材料/构配件进场报验表**
- 附合格证、检验报告（如电缆、开关CCC认证）。
2. **设备开箱检查记录**
- 设备型号、外观、配件清单（如变压器、配电柜）。
---
### **三、施工记录**
1. **隐蔽工程验收记录** - **关键表格**！记录管线暗敷、接地装置等隐蔽部位（需附图）。
2. **安装质量检查记录**
- 灯具、开关、配电箱安装垂直度、牢固性等。
3. **电缆敷设记录**
- 路径、接头位置、绝缘测试（附示意图）。
---
### **四、试验调试资料**
1. **接地电阻测试记录** - 接地网、设备接地电阻值（一般≤4Ω）。
2. **绝缘电阻测试记录**
- 电缆、绕组等绝缘值（如动力电路≥0.5MΩ）。
3. **电气设备调试报告**
- 配电柜保护装置动作试验、相位核对等。
4. **漏电保护器测试记录**
- 动作电流、时间测试（如30mA/0.1s）。
---
### **五、验收资料**
1. **检验批质量验收记录**
- 按分项划分（如照明安装、配电箱安装）。
2. **分项/分部工程验收表**
- 附施工总结、试验报告汇总。
3. **竣工图**
- 加盖竣工章，标注实际变更。
---
### **六、安全资料**
1. **临时用电验收表**
- 配电箱、线路负荷计算（JGJ 46标准）。
2. **特种作业人员登记**
- 电工证、焊工证备案。
---
### **关键提示**
1. **规范依据** - 表格格式需符合《建筑工程资料管理规程》（如DB11/T 695-北京）。
2. **编号规则**
- 资料编号与单位工程、分部工程代码对应（如SN-电气-01）。
3. **影像留存**
- 隐蔽工程、关键节点需留存照片/视频。
---
**实际应用时，建议结合《建设工程文件归档规范》（GB/T 50328）和当地住建部门要求，使用配套软件（如筑业软件）生成标准化表格。** 确保资料真实、完整、可追溯，避免竣工结算或审计风险。
---
### **一、施工管理资料**
1. **工程开工报审表**
- 附施工组织设计、人员资质、机械报验等。
2. **施工日志** - 每日施工内容、人员、质量问题记录。
3. **技术交底记录**
- 分项工程操作要点、安全措施交底。
---
### **二、材料设备资料**
1. **材料/构配件进场报验表**
- 附合格证、检验报告（如电缆、开关CCC认证）。
2. **设备开箱检查记录**
- 设备型号、外观、配件清单（如变压器、配电柜）。
---
### **三、施工记录**
1. **隐蔽工程验收记录** - **关键表格**！记录管线暗敷、接地装置等隐蔽部位（需附图）。
2. **安装质量检查记录**
- 灯具、开关、配电箱安装垂直度、牢固性等。
3. **电缆敷设记录**
- 路径、接头位置、绝缘测试（附示意图）。
---
### **四、试验调试资料**
1. **接地电阻测试记录** - 接地网、设备接地电阻值（一般≤4Ω）。
2. **绝缘电阻测试记录**
- 电缆、绕组等绝缘值（如动力电路≥0.5MΩ）。
3. **电气设备调试报告**
- 配电柜保护装置动作试验、相位核对等。
4. **漏电保护器测试记录**
- 动作电流、时间测试（如30mA/0.1s）。
---
### **五、验收资料**
1. **检验批质量验收记录**
- 按分项划分（如照明安装、配电箱安装）。
2. **分项/分部工程验收表**
- 附施工总结、试验报告汇总。
3. **竣工图**
- 加盖竣工章，标注实际变更。
---
### **六、安全资料**
1. **临时用电验收表**
- 配电箱、线路负荷计算（JGJ 46标准）。
2. **特种作业人员登记**
- 电工证、焊工证备案。
---
### **关键提示**
1. **规范依据** - 表格格式需符合《建筑工程资料管理规程》（如DB11/T 695-北京）。
2. **编号规则**
- 资料编号与单位工程、分部工程代码对应（如SN-电气-01）。
3. **影像留存**
- 隐蔽工程、关键节点需留存照片/视频。
---
**实际应用时，建议结合《建设工程文件归档规范》（GB/T 50328）和当地住建部门要求，使用配套软件（如筑业软件）生成标准化表格。** 确保资料真实、完整、可追溯，避免竣工结算或审计风险。
