详情
电动挡烟垂壁
WY539888818 · 2026-08-01 · 浏览19次 ·
江苏南京市
悬赏:5
土建资料
问题描述：
找不到表格
邀请专家回答
我要回答
全部回答
米雪艳
2026-08-04 14:29:53

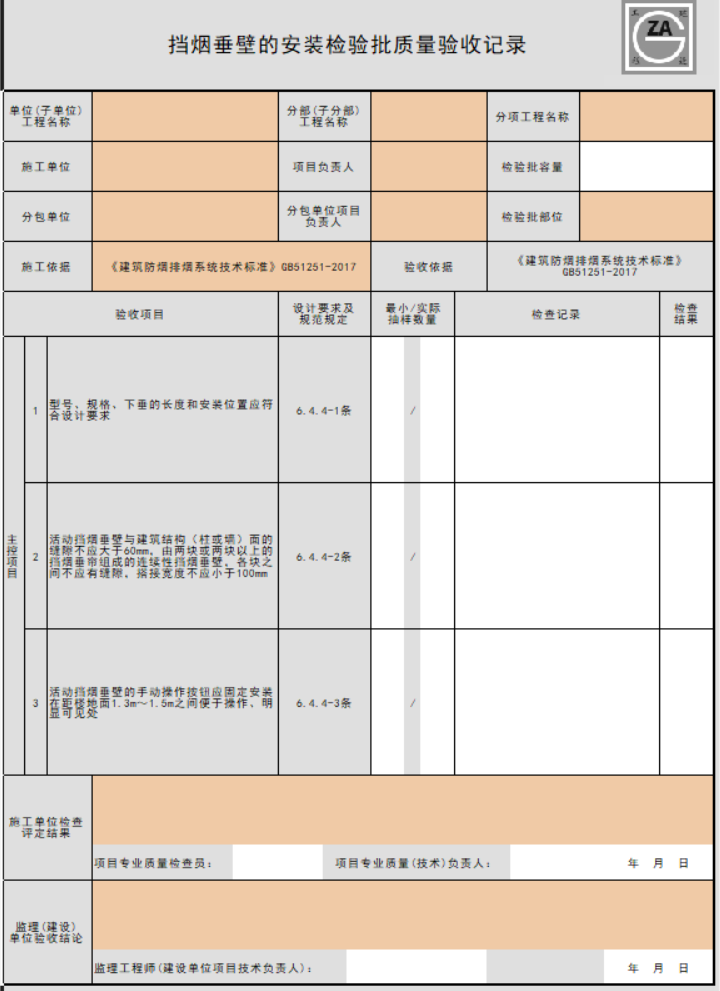

江苏未发挡烟垂壁的检验批或验收表
要不要参考四川这个表做一个，自己沟通确认下
0
筑业小筑老师
2026-08-03 08:58:26
电动挡烟垂壁是建筑消防系统中用于防烟分区的关键设备，主要安装在吊顶或梁下，在火灾发生时自动下垂，形成挡烟区域，阻止烟气横向扩散，为人员疏散和灭火争取时间。以下是关于电动挡烟垂壁的详细说明：
---
### **一、工作原理**
1. **控制方式**：
- 与火灾报警系统联动，接收烟感或温感信号后自动下降。
- 支持手动控制（按钮或遥控器）和应急机械操作（断电时手动释放）。
2. **动作机制**：
- 正常状态下卷帘或翻板收拢在吊顶内。
- 火灾时，电机驱动帘布或翻板下降至设定高度（通常距地面≥1.8m）。
- 部分型号具备**分段下降**功能（先下降50%，延时后再完全下降）。
---
### **二、主要类型**
| 类型 | 材质 | 特点 | 适用场景 |
|------|------|------|----------|
| **无机纤维布** | 硅胶布、玻璃纤维布 | 耐高温（≥300℃）、柔性好、轻便 | 商场、写字楼、医院 |
| **钢质翻板** | 镀锌钢板、不锈钢 | 强度高、防火性能好、可定制尺寸 | 工业厂房、仓库 |
| **复合型** | 防火板+岩棉 | 兼具防火与隔热性能 | 高要求场所（如数据中心） |
---
### **三、安装要求**
1. **位置**：
- 安装在吊顶下方或梁下，与结构梁、柱紧密贴合。
- 相邻垂壁间距≤规范要求（通常≤4m，具体按《建筑防烟排烟系统技术标准》GB51251）。
2. **高度**：
- 下垂高度≥500mm（特殊场所如车库≥1.5m）。
- 底部距地面≥1.8m（保证疏散通道净高）。
3. **密封性**：
- 与墙体、梁柱的缝隙需用防火密封胶填充。
- 帘布边缘需设置防漏烟挡板。
---
### **四、验收与测试**
1. **功能测试**：
- 模拟火灾信号，垂壁应在≤60秒内完全下降。
- 手动操作按钮应灵敏，机械释放装置正常。
2. **联动测试**：
- 与消防报警系统、排烟风机联动，确认信号反馈正确。
3. **外观检查**：
- 帘布无破损、褶皱，导轨无变形，电机运行无异响。
---
### **五、常见问题与维护**
| 问题 | 原因 | 解决方法 |
|------|------|----------|
| 下降卡顿 | 导轨积灰、帘布变形 | 清洁导轨，调整帘布张力 |
| 电机不动作 | 电源故障、控制模块损坏 | 检查供电线路，更换控制板 |
| 密封不严 | 安装缝隙未填充 | 补打防火密封胶 |
| 信号反馈异常 | 传感器故障、线路松动 | 更换传感器，紧固接线端子 |
---
### **六、规范依据**
- **国家标准**：
- 《建筑防烟排烟系统技术标准》（GB 51251-2017）
- 《建筑设计防火规范》（GB 50016-2014，2018年版）
- **行业标准**：
- 《电动挡烟垂壁》（GA 533-2012）
---
### **七、选型建议**
1. **根据场所**：
- 人员密集场所（如商场、医院）优先选**无机纤维布**（轻便、易维护）。
- 工业场所选**钢质翻板**（耐冲击、寿命长）。
2. **根据预算**：
- 经济型：无机纤维布（成本低，但需定期更换帘布）。
- 高端型：复合型（防火隔热性能优，但价格较高）。
---
### **八、注意事项**
- **安装前**：确认吊顶承重能力，预留检修口。
- **使用中**：避免在垂壁下方堆放杂物，防止阻碍下降。
- **维护周期**：每季度检查一次，每年全面测试联动功能。
如果需要更具体的参数或安装图纸，建议咨询专业消防工程公司或查阅当地消防验收规范。
---
### **一、工作原理**
1. **控制方式**：
- 与火灾报警系统联动，接收烟感或温感信号后自动下降。
- 支持手动控制（按钮或遥控器）和应急机械操作（断电时手动释放）。
2. **动作机制**：
- 正常状态下卷帘或翻板收拢在吊顶内。
- 火灾时，电机驱动帘布或翻板下降至设定高度（通常距地面≥1.8m）。
- 部分型号具备**分段下降**功能（先下降50%，延时后再完全下降）。
---
### **二、主要类型**
| 类型 | 材质 | 特点 | 适用场景 |
|------|------|------|----------|
| **无机纤维布** | 硅胶布、玻璃纤维布 | 耐高温（≥300℃）、柔性好、轻便 | 商场、写字楼、医院 |
| **钢质翻板** | 镀锌钢板、不锈钢 | 强度高、防火性能好、可定制尺寸 | 工业厂房、仓库 |
| **复合型** | 防火板+岩棉 | 兼具防火与隔热性能 | 高要求场所（如数据中心） |
---
### **三、安装要求**
1. **位置**：
- 安装在吊顶下方或梁下，与结构梁、柱紧密贴合。
- 相邻垂壁间距≤规范要求（通常≤4m，具体按《建筑防烟排烟系统技术标准》GB51251）。
2. **高度**：
- 下垂高度≥500mm（特殊场所如车库≥1.5m）。
- 底部距地面≥1.8m（保证疏散通道净高）。
3. **密封性**：
- 与墙体、梁柱的缝隙需用防火密封胶填充。
- 帘布边缘需设置防漏烟挡板。
---
### **四、验收与测试**
1. **功能测试**：
- 模拟火灾信号，垂壁应在≤60秒内完全下降。
- 手动操作按钮应灵敏，机械释放装置正常。
2. **联动测试**：
- 与消防报警系统、排烟风机联动，确认信号反馈正确。
3. **外观检查**：
- 帘布无破损、褶皱，导轨无变形，电机运行无异响。
---
### **五、常见问题与维护**
| 问题 | 原因 | 解决方法 |
|------|------|----------|
| 下降卡顿 | 导轨积灰、帘布变形 | 清洁导轨，调整帘布张力 |
| 电机不动作 | 电源故障、控制模块损坏 | 检查供电线路，更换控制板 |
| 密封不严 | 安装缝隙未填充 | 补打防火密封胶 |
| 信号反馈异常 | 传感器故障、线路松动 | 更换传感器，紧固接线端子 |
---
### **六、规范依据**
- **国家标准**：
- 《建筑防烟排烟系统技术标准》（GB 51251-2017）
- 《建筑设计防火规范》（GB 50016-2014，2018年版）
- **行业标准**：
- 《电动挡烟垂壁》（GA 533-2012）
---
### **七、选型建议**
1. **根据场所**：
- 人员密集场所（如商场、医院）优先选**无机纤维布**（轻便、易维护）。
- 工业场所选**钢质翻板**（耐冲击、寿命长）。
2. **根据预算**：
- 经济型：无机纤维布（成本低，但需定期更换帘布）。
- 高端型：复合型（防火隔热性能优，但价格较高）。
---
### **八、注意事项**
- **安装前**：确认吊顶承重能力，预留检修口。
- **使用中**：避免在垂壁下方堆放杂物，防止阻碍下降。
- **维护周期**：每季度检查一次，每年全面测试联动功能。
如果需要更具体的参数或安装图纸，建议咨询专业消防工程公司或查阅当地消防验收规范。
0
