钢结构施工记录的填写
ta20220122120446657 · 2026-08-25 · 浏览173次 ·
广西桂林市
悬赏:1
安装资料
问题描述：
钢结构构件安装检查记录是每一个构件都要写吗？根据什么原则来写
大型构件吊装记录是每个构件都要写吗？根据什么原则来写
高强度螺栓连接副螺栓施工记录里面的设计扭矩值该怎么来填写？终拧扭矩值怎么算？
邀请专家回答
我要回答
全部回答
周路路
2026-08-25 16:12:07

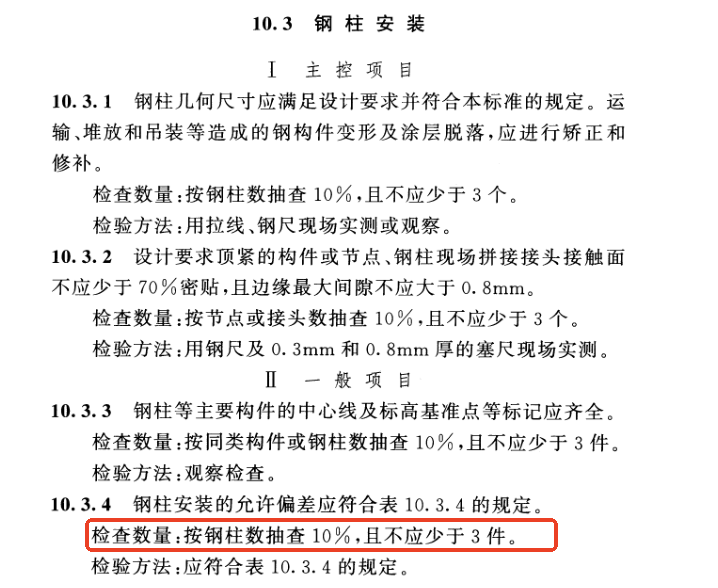

《钢结构工程施工质量验收标准》（GB50205-2020）
比如钢柱那就按这个要求来
设计扭矩终拧扭矩可以看《钢结构高强度螺栓连接技术规程》JGJ82的要求
0
筑业小筑老师
2026-08-25 08:27:26
钢结构施工记录的填写是确保工程质量、可追溯性和合规性的重要环节。以下是填写钢结构施工记录的关键要点和常见内容，供您参考：
---
### **一、填写依据**
1. **国家标准**：如《钢结构工程施工质量验收规范》（GB 50205）、《钢结构焊接规范》（GB 50661）等。
2. **设计图纸**：包括结构设计说明、节点详图、材料规格等。
3. **施工方案**：经审批的专项施工方案、焊接工艺评定等。
4. **材料证明**：钢材、焊材、螺栓等材料的合格证、检测报告。
---
### **二、核心记录内容**
#### **1. 材料进场记录**
- **钢材**：规格、牌号（如Q355B）、炉批号、数量、外观检查（锈蚀、变形等）。
- **焊接材料**：焊条/焊丝型号（如E5015）、烘干记录、领用记录。
- **连接件**：高强螺栓（等级10.9S）、扭剪型螺栓的扭矩系数、摩擦面处理情况。
#### **2. 构件加工记录**
- **下料**：尺寸偏差（长度、宽度、对角线差）、切割面质量（粗糙度、缺棱）。
- **制孔**：孔径、孔距、孔壁垂直度（允许偏差±1mm）。
- **组装**：构件几何尺寸、端面垂直度、拼接焊缝间隙。
#### **3. 焊接施工记录**
- **焊工信息**：焊工姓名、证书编号、焊接位置（平焊/立焊/仰焊）。
- **焊接参数**：电流、电压、焊接速度、预热温度（如环境温度＜0℃需预热）。
- **焊缝检查**：外观（裂纹、气孔、咬边）、无损检测（UT/RT比例及结果）。
- **焊接工艺**：是否按评定合格的工艺执行（如WPS编号）。
#### **4. 安装与连接记录**
- **吊装**：构件编号、吊装顺序、临时固定措施。
- **高强螺栓连接**：初拧/终拧扭矩值、终拧时间、摩擦面抗滑移系数试验报告。
- **焊接连接**：现场焊缝的焊接环境（风速、湿度）、焊后保温措施。
#### **5. 隐蔽工程验收记录**
- **关键节点**：柱脚锚固、梁柱节点、支撑连接等。
- **防腐/防火涂层**：涂层厚度、遍数、附着力测试（如划格法）。
#### **6. 检验批验收记录**
- **分项工程**：如“钢结构焊接分项”、“高强度螺栓连接分项”。
- **验收结论**：主控项目（100%合格）、一般项目（80%以上合格）。
---
### **三、填写注意事项**
1. **真实性**：所有数据需现场实测，禁止事后补填或编造。
2. **及时性**：每道工序完成后立即填写，避免遗漏。
3. **规范性**：使用统一表格（如《钢结构焊接施工记录表》），签字齐全（施工员、质检员、监理）。
4. **关联性**：记录编号应与材料报告、检测报告、设计变更单对应。
5. **异常处理**：若出现偏差或缺陷，需注明整改措施及复验结果。
---
### **四、常见问题示例**
- **问题**：焊缝外观检查记录中未标注“咬边深度”和“余高”。
**解决**：补充测量数据，并注明是否满足规范（咬边深度≤0.5mm，余高≤3mm）。
- **问题**：高强螺栓终拧扭矩值未记录。
**解决**：立即补测，并注明终拧时间（需在初拧后24小时内完成）。
---
### **五、归档要求**
- **分类整理**：按单位工程、分项工程、检验批分类装订。
- **保存期限**：至少至工程竣工验收后5年（涉及结构安全的需长期保存）。
- **电子备份**：扫描件或电子表格同步存档，便于检索。
---
### **六、参考表格模板**
| **项目** | **内容** | **填写示例** |
|----------------|--------------------------|------------------------------|
| 构件编号 | 如GZ-1 | GZ-1（钢柱1） |
| 焊接方法 | 手工电弧焊/CO₂气体保护焊 | CO₂气体保护焊 |
| 焊材型号 | E5015/ER50-6 | ER50-6 |
| 预热温度 | 实测值（℃） | 120℃（环境温度-5℃） |
| 焊缝外观 | 无裂纹、气孔、咬边 | 合格 |
| 无损检测 | UT检测比例及结果 | 100%UT检测，Ⅰ级合格 |
---
通过规范填写施工记录，可有效避免质量纠纷，并为后续维护提供依据。建议结合项目实际，细化记录表格内容，并加强现场人员的培训。
---
### **一、填写依据**
1. **国家标准**：如《钢结构工程施工质量验收规范》（GB 50205）、《钢结构焊接规范》（GB 50661）等。
2. **设计图纸**：包括结构设计说明、节点详图、材料规格等。
3. **施工方案**：经审批的专项施工方案、焊接工艺评定等。
4. **材料证明**：钢材、焊材、螺栓等材料的合格证、检测报告。
---
### **二、核心记录内容**
#### **1. 材料进场记录**
- **钢材**：规格、牌号（如Q355B）、炉批号、数量、外观检查（锈蚀、变形等）。
- **焊接材料**：焊条/焊丝型号（如E5015）、烘干记录、领用记录。
- **连接件**：高强螺栓（等级10.9S）、扭剪型螺栓的扭矩系数、摩擦面处理情况。
#### **2. 构件加工记录**
- **下料**：尺寸偏差（长度、宽度、对角线差）、切割面质量（粗糙度、缺棱）。
- **制孔**：孔径、孔距、孔壁垂直度（允许偏差±1mm）。
- **组装**：构件几何尺寸、端面垂直度、拼接焊缝间隙。
#### **3. 焊接施工记录**
- **焊工信息**：焊工姓名、证书编号、焊接位置（平焊/立焊/仰焊）。
- **焊接参数**：电流、电压、焊接速度、预热温度（如环境温度＜0℃需预热）。
- **焊缝检查**：外观（裂纹、气孔、咬边）、无损检测（UT/RT比例及结果）。
- **焊接工艺**：是否按评定合格的工艺执行（如WPS编号）。
#### **4. 安装与连接记录**
- **吊装**：构件编号、吊装顺序、临时固定措施。
- **高强螺栓连接**：初拧/终拧扭矩值、终拧时间、摩擦面抗滑移系数试验报告。
- **焊接连接**：现场焊缝的焊接环境（风速、湿度）、焊后保温措施。
#### **5. 隐蔽工程验收记录**
- **关键节点**：柱脚锚固、梁柱节点、支撑连接等。
- **防腐/防火涂层**：涂层厚度、遍数、附着力测试（如划格法）。
#### **6. 检验批验收记录**
- **分项工程**：如“钢结构焊接分项”、“高强度螺栓连接分项”。
- **验收结论**：主控项目（100%合格）、一般项目（80%以上合格）。
---
### **三、填写注意事项**
1. **真实性**：所有数据需现场实测，禁止事后补填或编造。
2. **及时性**：每道工序完成后立即填写，避免遗漏。
3. **规范性**：使用统一表格（如《钢结构焊接施工记录表》），签字齐全（施工员、质检员、监理）。
4. **关联性**：记录编号应与材料报告、检测报告、设计变更单对应。
5. **异常处理**：若出现偏差或缺陷，需注明整改措施及复验结果。
---
### **四、常见问题示例**
- **问题**：焊缝外观检查记录中未标注“咬边深度”和“余高”。
**解决**：补充测量数据，并注明是否满足规范（咬边深度≤0.5mm，余高≤3mm）。
- **问题**：高强螺栓终拧扭矩值未记录。
**解决**：立即补测，并注明终拧时间（需在初拧后24小时内完成）。
---
### **五、归档要求**
- **分类整理**：按单位工程、分项工程、检验批分类装订。
- **保存期限**：至少至工程竣工验收后5年（涉及结构安全的需长期保存）。
- **电子备份**：扫描件或电子表格同步存档，便于检索。
---
### **六、参考表格模板**
| **项目** | **内容** | **填写示例** |
|----------------|--------------------------|------------------------------|
| 构件编号 | 如GZ-1 | GZ-1（钢柱1） |
| 焊接方法 | 手工电弧焊/CO₂气体保护焊 | CO₂气体保护焊 |
| 焊材型号 | E5015/ER50-6 | ER50-6 |
| 预热温度 | 实测值（℃） | 120℃（环境温度-5℃） |
| 焊缝外观 | 无裂纹、气孔、咬边 | 合格 |
| 无损检测 | UT检测比例及结果 | 100%UT检测，Ⅰ级合格 |
---
通过规范填写施工记录，可有效避免质量纠纷，并为后续维护提供依据。建议结合项目实际，细化记录表格内容，并加强现场人员的培训。
