屋面采光天窗做哪些资料
ex20260916150023400 · 2026-09-16 · 浏览25次 ·
北京延庆县
悬赏:1
土建资料
问题描述：
屋面采光天窗做哪些资料
邀请专家回答
我要回答
全部回答
周路路
2026-09-17 15:43:30

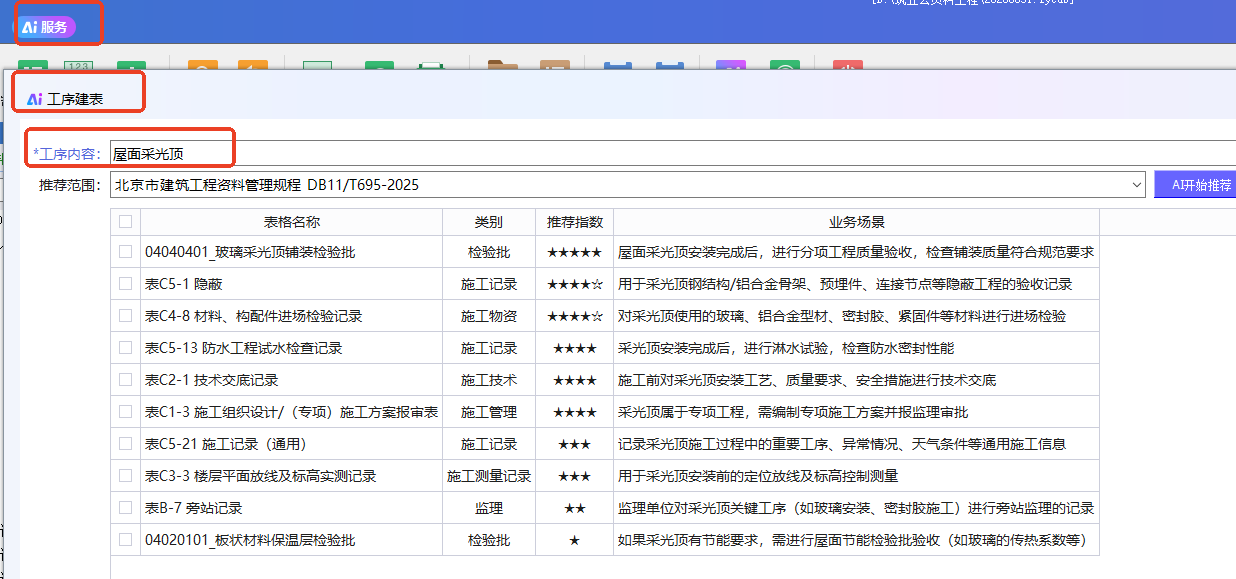

这种的吗，可以按屋面采光顶来做，可以把相关做法发给AI工序建表帮您挑选出来要做的表格
0
筑业小筑老师
2026-09-16 15:51:25
针对屋面采光天窗（通常指采光顶、采光带或电动/固定采光天窗），需要做的资料主要分为**材料进场、施工过程、隐蔽验收、检验批及功能性检测**五大类。以下是详细的资料清单：
### 一、 材料与产品进场资料
1. **材料/构配件报审表**（报监理审批）
2. **出厂合格证及质量证明文件**：
- 铝合金/钢型材（含防腐、防火涂层证明）
- 玻璃（钢化、夹胶、中空玻璃等，需有3C认证及安全玻璃证明）
- 密封胶条（三元乙丙等，需有耐候性检测报告）
- 硅酮结构胶/耐候胶（需有相容性试验报告及有效期证明）
- 五金配件（合页、锁具、电动开窗器、电机等，需有合格证及3C认证）
- 保温/防火材料（如有）
3. **进场复验报告**（按当地要求送检）：
- 玻璃的**传热系数**、**遮阳系数**、**可见光透射比**（节能要求）
- 结构胶的**拉伸粘结强度**、**邵氏硬度**
- 型材的**壁厚**、**膜厚**（防腐/装饰层）
4. **电动/智能系统资料**（如有）：
- 电动开窗器、控制箱、传感器的合格证及3C认证
- 消防联动控制功能说明（如天窗兼做排烟窗）
### 二、 施工过程与隐蔽工程资料
1. **施工组织设计/专项施工方案报审表**（含吊装、高空作业、防水节点方案）
2. **技术交底记录**（对班组进行安全及工艺交底）
3. **隐蔽工程验收记录**（关键节点，需附影像资料）：
- **预埋件/后置锚栓**：位置、数量、拉拔试验报告
- **骨架安装**：连接方式、焊缝质量、防腐处理、变形控制
- **防水构造**：天窗与屋面连接处的防水卷材/涂膜、密封胶嵌缝、排水坡度
- **保温层铺设**（如有）：厚度、连续性、防潮层
- **避雷连接**：天窗金属框架与屋面防雷引下线的跨接
4. **检验批质量验收记录**：
- **主控项目**：抗风压性能、水密性能、气密性能（需提供检测报告）、玻璃安装牢固性、密封胶饱满度
- **一般项目**：表面划痕、色差、开启角度、电动装置启闭灵活性
### 三、 功能性检测与试验资料
1. **建筑门窗/幕墙物理性能检测报告**：
- **抗风压性能**（按设计风荷载）
- **水密性能**（淋水试验，现场或实验室）
- **气密性能**（节能要求）
2. **现场淋水试验记录**（模拟暴雨，检查天窗与屋面接缝、玻璃与框接缝是否渗漏）
3. **电动天窗启闭试验记录**：
- 手动/电动操作是否顺畅
- 消防联动测试（如设计为排烟窗，需测试火灾信号下自动开启）
4. **节能工程检测报告**（如设计有要求）：
- 天窗的传热系数、遮阳系数（实验室检测）
### 四、 分项/分部工程验收资料
1. **分项工程质量验收记录**（如：采光天窗安装分项）
2. **分部（子分部）工程质量验收记录**（如：屋面分部-采光顶子分部）
3. **观感质量检查记录**（整体平整度、胶缝顺直、无污染）
### 五、 其他专项资料
- **安全功能检验资料**：防雷接地测试记录（天窗金属框架与防雷系统连接电阻≤1Ω）
- **竣工图**：标注天窗位置、尺寸、开启方式、排水坡度
- **使用说明书**：电动天窗的操作、维护、应急手动开启方法
### 特别提醒：
1. **防水是重中之重**：天窗与屋面连接处的防水节点（如泛水板、附加层）必须单独做隐蔽验收，并留存照片。
2. **安全玻璃**：采光天窗必须使用**钢化夹胶玻璃**（即使破碎也不会坠落），资料中需明确体现。
3. **消防要求**：若天窗兼做排烟窗，需提供**消防联动调试报告**及**排烟面积计算书**。
4. **地方差异**：部分地区要求对天窗进行**节能专项验收**（如传热系数检测），建议提前咨询当地质监站。
建议按“材料报审→隐蔽验收→检验批→功能性检测→分部验收”的顺序整理，并确保所有签字盖章齐全。
### 一、 材料与产品进场资料
1. **材料/构配件报审表**（报监理审批）
2. **出厂合格证及质量证明文件**：
- 铝合金/钢型材（含防腐、防火涂层证明）
- 玻璃（钢化、夹胶、中空玻璃等，需有3C认证及安全玻璃证明）
- 密封胶条（三元乙丙等，需有耐候性检测报告）
- 硅酮结构胶/耐候胶（需有相容性试验报告及有效期证明）
- 五金配件（合页、锁具、电动开窗器、电机等，需有合格证及3C认证）
- 保温/防火材料（如有）
3. **进场复验报告**（按当地要求送检）：
- 玻璃的**传热系数**、**遮阳系数**、**可见光透射比**（节能要求）
- 结构胶的**拉伸粘结强度**、**邵氏硬度**
- 型材的**壁厚**、**膜厚**（防腐/装饰层）
4. **电动/智能系统资料**（如有）：
- 电动开窗器、控制箱、传感器的合格证及3C认证
- 消防联动控制功能说明（如天窗兼做排烟窗）
### 二、 施工过程与隐蔽工程资料
1. **施工组织设计/专项施工方案报审表**（含吊装、高空作业、防水节点方案）
2. **技术交底记录**（对班组进行安全及工艺交底）
3. **隐蔽工程验收记录**（关键节点，需附影像资料）：
- **预埋件/后置锚栓**：位置、数量、拉拔试验报告
- **骨架安装**：连接方式、焊缝质量、防腐处理、变形控制
- **防水构造**：天窗与屋面连接处的防水卷材/涂膜、密封胶嵌缝、排水坡度
- **保温层铺设**（如有）：厚度、连续性、防潮层
- **避雷连接**：天窗金属框架与屋面防雷引下线的跨接
4. **检验批质量验收记录**：
- **主控项目**：抗风压性能、水密性能、气密性能（需提供检测报告）、玻璃安装牢固性、密封胶饱满度
- **一般项目**：表面划痕、色差、开启角度、电动装置启闭灵活性
### 三、 功能性检测与试验资料
1. **建筑门窗/幕墙物理性能检测报告**：
- **抗风压性能**（按设计风荷载）
- **水密性能**（淋水试验，现场或实验室）
- **气密性能**（节能要求）
2. **现场淋水试验记录**（模拟暴雨，检查天窗与屋面接缝、玻璃与框接缝是否渗漏）
3. **电动天窗启闭试验记录**：
- 手动/电动操作是否顺畅
- 消防联动测试（如设计为排烟窗，需测试火灾信号下自动开启）
4. **节能工程检测报告**（如设计有要求）：
- 天窗的传热系数、遮阳系数（实验室检测）
### 四、 分项/分部工程验收资料
1. **分项工程质量验收记录**（如：采光天窗安装分项）
2. **分部（子分部）工程质量验收记录**（如：屋面分部-采光顶子分部）
3. **观感质量检查记录**（整体平整度、胶缝顺直、无污染）
### 五、 其他专项资料
- **安全功能检验资料**：防雷接地测试记录（天窗金属框架与防雷系统连接电阻≤1Ω）
- **竣工图**：标注天窗位置、尺寸、开启方式、排水坡度
- **使用说明书**：电动天窗的操作、维护、应急手动开启方法
### 特别提醒：
1. **防水是重中之重**：天窗与屋面连接处的防水节点（如泛水板、附加层）必须单独做隐蔽验收，并留存照片。
2. **安全玻璃**：采光天窗必须使用**钢化夹胶玻璃**（即使破碎也不会坠落），资料中需明确体现。
3. **消防要求**：若天窗兼做排烟窗，需提供**消防联动调试报告**及**排烟面积计算书**。
4. **地方差异**：部分地区要求对天窗进行**节能专项验收**（如传热系数检测），建议提前咨询当地质监站。
建议按“材料报审→隐蔽验收→检验批→功能性检测→分部验收”的顺序整理，并确保所有签字盖章齐全。
